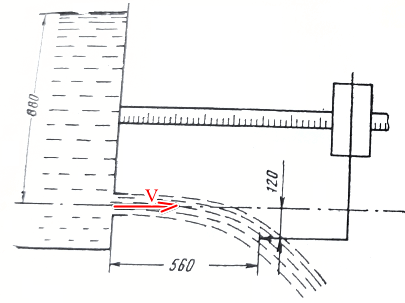

С целью опытного определения коэффициентов расхода, скорости и поперечного сжатия струи, наблюдали за истечение воды через насадок. Схема установки и форма струи изображены на рисунке. Н = 880 мм, х = 560 мм, у = 120 мм.

Вода по самотечному трубопроводу диаметром d перетекает из левого бака в правый. Давления в баках pм1, pм2, разность уровней керосина в баках H.

Плотность газа можно определить, пропуская его снизу по вертикальной трубке с очень малой скоростью и замеряя давление в нижней части трубки. При измерении таким образом получаются результаты H=9 м, h=6 мм.

Составить принципиальную гидравлическую схему привода, в которой в качестве гидродвигателей используются гидроцилиндр с двусторонним подводом жидкости и гидромотор
