Два трубопровода А и В, заполненные водой, соединены U-образным ртутным манометром. Определить показание ртутного манометра (hрт), если показание манометра (М) на уровне

Дата добавления: 10.11.2024

Условие задачи

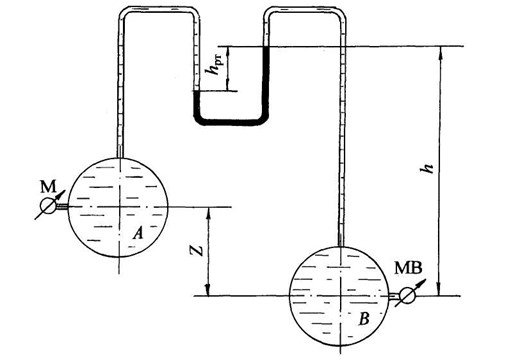

Два трубопровода А и В, заполненные водой, соединены U-образным ртутным манометром (рис. 1.5).

Определить показание ртутного манометра (hрт), если показание манометра (М) на уровне оси трубопровода А  рман = 0,1 ат, показание мановакуумметра (МВ) на уровне оси трубопровода В соответствует вакууму рвак = 0,12 ат. Ось трубы А выше оси трубы В на величину Z = 0,3 м. Высота уровня ртути от оси трубы В  h = 0,8 м  .

Принять плотность ртути ρрт = 13,6·103 кг/м3; воды ρводы = 103 кг/м3.

Рис. 1.5



Ответ

Согласно основного уравнения гидростатики абсолютное гидростатическое давление в точке А определится:

Избыточное давление в точке А равно:

1 атм = 101.325 кН/м2

Ризб = 0,12-0,1 = 0,02 атм = 2,02 кН/м2

Пьезометрическая высота для точки А равна:
