Условие задачи
Щит, перекрывающий канал, расположен под углом α = 45о к горизонту и закреплён шарнирно к опоре над водой. Определить усилие Т, которое необходимо приложить к тросу для открытия щита, если ширина щита В = 2 м, глубина воды перед щитом Н = 2,2 м. Положение шарнира относительно уровня воды перед щитом h = 0,5 м. Весом щита и трением в шарнире пренебречь.

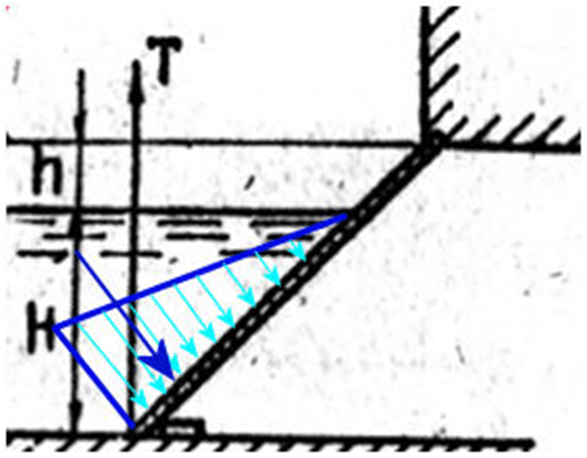

Построить эпюру гидростатического давления на щит.
Ответ
Сила избыточного (без учёта атмосферного давления) гидростатического давления;
hc - глубина погружения центра тяжести смоченной поверхности щита. Для прямоугольного щита, в нашем случае:
S - площадь см...
