Условие задачи

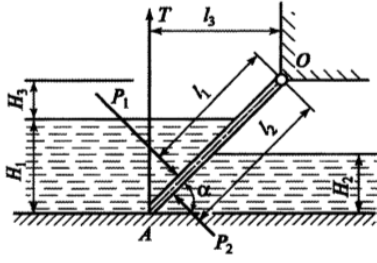

Щит, перекрывающий канал, расположен под углом α к горизонту и закреплен шарнирно к опоре над водой.
Определить усилие, которое необходимо приложить к тросу для открывания щита шириною b, глубина воды перед щитом Н1, а после щита Н2 , шарнир расположен над высоким уровнем воды на расстоянии Н3.
Исходные данные :
α = 350, b = 5 м; Н1 = 5 м; Н2 = 3 м; Н3 = 2 м.
Ответ
Сила Р давления жидкости на плоскую стенку равна произведению гидростатического давления pc в центре тяжести стенки на смоченную площадь стенки :
где hc глубина погружения центра тяжести смоченной площади щита.
Сила давления воды со стороны верхнего бьефа
