Щиток размером а х b может вращаться на горизонтальной оси, перпендикулярной к плоскости чертежа. Необходимо определить вес груза G на конце рычага длиной l, жестко прикрепленного к щитку, чтобы щиток автоматически открывался при уровне воды
«Щиток размером а х b может вращаться на горизонтальной оси, перпендикулярной к плоскости чертежа. Необходимо определить вес груза G на конце рычага длиной l, жестко прикрепленного к щитку, чтобы щиток автоматически открывался при уровне воды»
- Гидравлика
Условие:

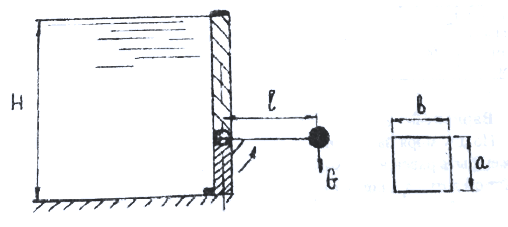

Щиток размером а х b может вращаться на горизонтальной оси, перпендикулярной к плоскости чертежа.
Необходимо определить вес груза G на конце рычага длиной l, жестко прикрепленного к щитку, чтобы щиток автоматически открывался при уровне воды в резервуаре Н.
Размеры щитка a = 0,3 м и b = 0,4 м.
Дано:
l = 0,6 м, Н = 3,0 м.
Найти: G

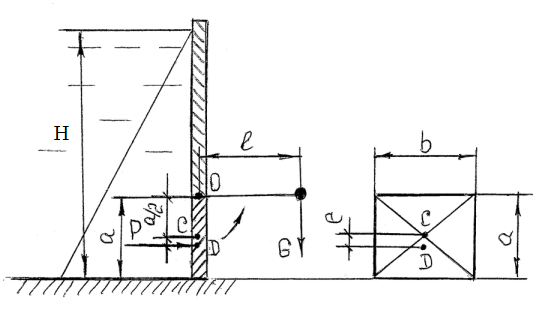

Решение:
Сила давления Р на щиток равна:
Р = рСS,
где S = ab = 0,30,4 = 0,12 м2 - площадь щитка.
- давление в центре тяжести щитка (прямоуголь...
