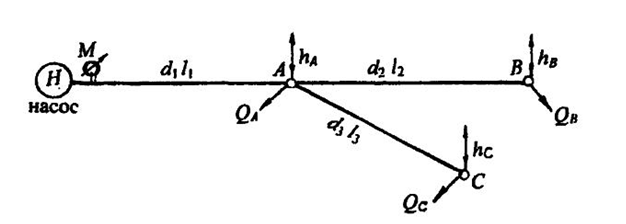

Система водоснабжения, представленная в плане на рис. 5, имеет три потребителя - А,  В  и  С.  Определить расходы воды у потребителей  (Q_А,  Q_В, Q_С в л/c),  если свободные  (остаточные) напоры у потребителей:     h_А = 18,0 м;  h_В = 12,0 м;  h_С  = 13,0 м.  Показание манометра, установленного после насоса,  р_ман = 2,5 ат.  Потребители расположены на одном горизонте.

Диаметры и длины  участков сети:  d₁ = 200 мм, l₁ = 600 м;  d₂ = 150 мм,  l₂ = 550 м;  d₃ = 125 мм, l₃ = 500 м.  Трубы водопроводные нормальные. Потери напора в местных сопротивлениях принять равными 10 % от потерь по длине. Построить в аксонометрии пьезометрическую линию.
