Условие задачи
Скорость перемещения штока поршня гидроцилиндра диаметром dш = 40 мм составляет υ = 0,02 м/с. Определить усилие F, развиваемое на штоке при подаче давления в напорную линию рн = 0,6 МПа в правую часть гидроцилиндра. Диаметр проходного сечения дросселя d0 = 4 мм, плотность жидкости ρ = 900 кг/м3, диаметр поршня D = 120 мм, коэффициент расхода дросселя μ = 0,72. Давление на сливе рс = 0.

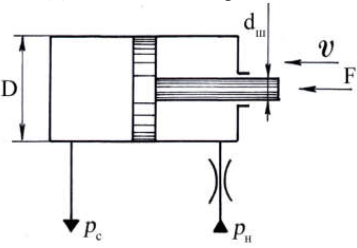

Рисунок 1
Ответ
Расход через гидроцилиндр равен:
м3/с
где площадь поршня гидроцилиндра в штоковой полости.
Расход жидкости через дроссель равен расходу через цилиндр выражается формулой:
