Условие задачи

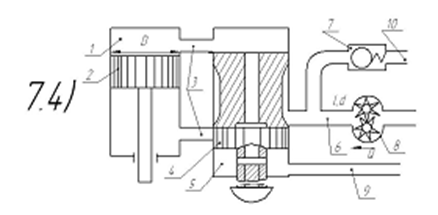

Свеклоуборочный комбайн КСТ-2 снабжен устройством для копирования контура междурядий гряд, которое механически связано с гидросистемой комбайна. Эта система имеет силовой цилиндр 1 с поршнем 2, распределитель 3 с золотником 4, гидронасос 5 и перепускной клапан 6. Силовой цилиндр соединен с распределителем при помощи трубопроводов 7, а полости распределителя сообщены между собой посредством трубопроводов 8 (рис. 7.4).
Требуется определить давление р на выходе насоса 5, если рабочее усилие, развиваемое поршнем 2 силового цилиндра, равно N, а подача насоса - Q. Принять местные потери напора равными 18% от потерь на трение по длине нагнетательного трубопровода; длину нагнетательной линии равной l; диаметр поршня цилиндра равным D, а диаметр нагнетательного трубопровода - d.
Дано: N = 6470 Н, l = 12,0 м, d = 15,8 мм, υ = 0,22 см2/с, γ = 8650 Н/м3, D = 55мм, Q·10-6 = 120 м3/с.
рн = ?
Ответ
Определим скорость движения жидкости в нагнетательном трубопроводе:
где площадь сечения нагнетательного трубопровода:
Определим число Рейнольдса.
