Условие задачи

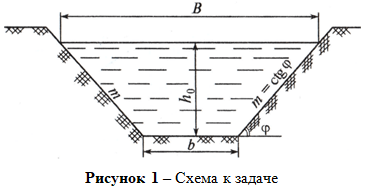

Трапецеидальный канал с крутизной откосов m и коэффициентом шероховатости стенок n = 0,025, имеющий ширину по дну b, проложен с уклоном i.
Требуется определить:
- Глубину воды в канале при пропуске расхода Q.
- Ширину канала по верху (по урезу воды) В.
- Среднюю скорость движения воды v.
- Состояние потока (спокойное или бурное).
- Критический уклон дна канала iк.
- Для найденного значения площади поперечного сечения найти гидравлически наивыгоднейшее сечение канала (отношение b/h соответствующее гидравлически наивыгоднейшему сечению).
- Определить пропускную способность найденного гидравлически наивыгоднейшего сечения.
Таблица 1
Ответ
1. Глубину воды в канале при пропуске расхода Q определим графоаналитическим методом. Расчеты проводим в следующей последовательности:
Задаемся значением глубины канала h.
Определяем площадь живого сечения:
где b ширина дна канала, м;
m коэффициент откоса стенки.
Находим смоченный периметр:
