Труба А переходит в трубу В (рисунок 3), после чего поднимается вверх на Н м. В нижнем и верхнем сечениях трубы установлены манометры. Нижний манометр показывает давление Р1. По трубопроводу перекачивается вода с расходом Q

«Труба А переходит в трубу В (рисунок 3), после чего поднимается вверх на Н м. В нижнем и верхнем сечениях трубы установлены манометры. Нижний манометр показывает давление Р1. По трубопроводу перекачивается вода с расходом Q»
  • Гидравлика

Условие:

Труба А переходит в трубу В (рисунок 3), после чего поднимается вверх на Н м. В нижнем и верхнем сечениях трубы установлены манометры. Нижний манометр показывает давление Р1. По трубопроводу перекачивается вода с расходом Q и температурой 40ºС. Определить показания верхнего манометра. Данные для расчёта приведены в таблице 10 (вариант № 3).

Найти показания второго манометра.

Рисунок 3

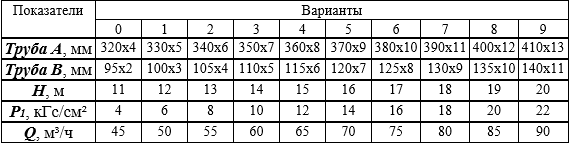

Таблица 10 - Данные для решения задачи

Решение:

Дано:

Труба А - 350х7 мм,

Труба В - 110х5 мм, Н = 14 м,

Р1 = 10 кГс/см2 = 10 98066,5 = 980665 Па (1 кГс/см2 = Па),

Q = 60 м3/ч = 60/3600 = 0,017 м3/с

t = 40 0С

Найти:

Р2 = ?

Определим диаметры труб:

Труба А - 350х7 мм:

dА = 0,35 - 2 0,007 = 0,336 м

Труба В - 110 х 5 мм:

dВ = 0,11 - 20,005 = 0,1 м

Составим уравнение Бернулли для сечений 1-1 и 2-2 относительно плоскости сравнения 0-0 (рис.1):
