Условие задачи
Труба прямоугольного сечения a·b = 0,5·0,2 м для выпуска нефти из открытого нефтехранилища закрывается откидным плоским клапаном (рисунок 1), расположенном под углом α = 60° к горизонту. Определить начальное подъемное усилие Т троса, чтобы открыть клапан при глубине нефти h1 = 2,8 м. Построить эпюру гидростатического давления на клапан.
Рис. 15.1. Схема к задаче
Ответ
Покажем точку приложения и направление действия силы гидростатического давления на чертеже

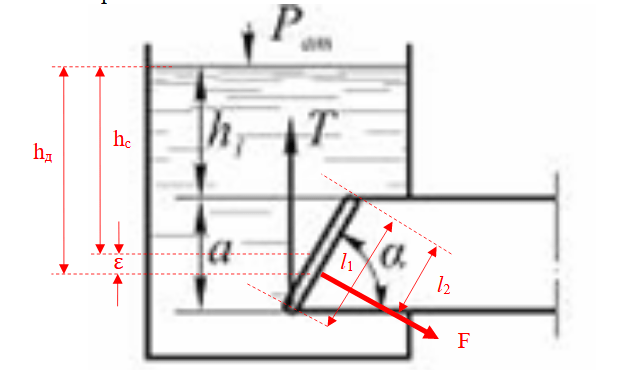

Рис. 15.2. Расчетная схема к задаче
Силу абсолютного гидростатического давления на клапан вычисляем по формуле:
...
