Условие задачи

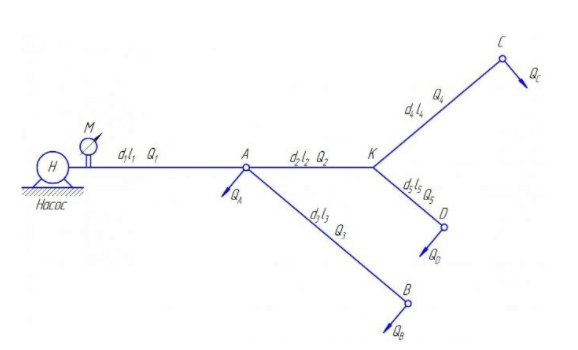

Тупиковая водопроводная система, представленная в плане на рис., состоит из насосной установки, подающей воду четырем потребителям – А, В, С, D – с расходами: QA=10 л/с; QВ=15 л/с; QС=12 л/с; QD=13 л/с.
Рассчитать диаметры труб на каждом участке при условии, что эксплуатационная скорость υэкс≤1,2 м/с. Определить показание манометра рман установленного после насоса, если остаточные (свободные) напоры у потребителей должны быть не менее 10 м (hост≥10 м).
Длины участков сети: l1=500 м; l2=400 м; l3=600 м; l4=300 м; l5=340 м.
Потери напора в местных сопротивлениях принять 10% от напора по длине (hм=10%hl).
Построить в аксонометрии пьезометрическую линию, показать эпюру потерь напора.
Ответ
QA=10 л/с; QВ=15 л/с; QС=12 л/с; QD=13 л/с, hост10 м, l1=500 м; l2=400 м; l3=600 м; l4=300 м; l5=340 м, hм=10%hl
Определить d, pм, построить в аксонометрии пьезометрическую линию, показать эпюру потерь напора
Выбираем два сечения: 1-1 на месте установки манометра и 2-2 у потребителя D (наиболее удаленная точка).
Составим уравнение Бернулли для сечений 1-1 и 2-2 относительно плоскости 0-0:
