Uерметично закрытый резервуар заполнен водой до уровня 2,6 метров относительно основания резервуара. Определите избыточное давление воздуха в напорном баке. Какой высоты должен быть пьезометр для измерения того же давления?

25 июля 2024
Гидравлика

Условие:

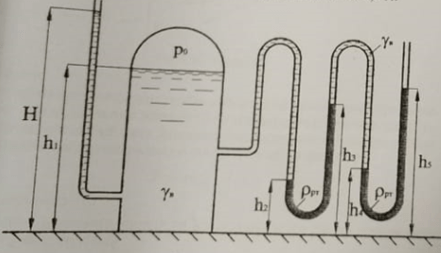

Герметично закрытый резервуар заполнен водой до уровня h₁ = 2,6 м относительно основания резервуара. Слева к резервуару присоединен пьезометр, уровень воды в котором относительно основания резервуара H. Справа к резервуару присоединена изогнутая трубка, заполненная водой и ртутью, уровни которых расположены на высоте h₂ = 0,6 м, h₃ = 1,6 м, h₄ = 0,8 м, h₅ = 1,8 м от основания сосуда. Плотность ртути ρ = 13 600 кг/м³.

Определите избыточное давление р₀ воздуха в напорном баке. Какой высоты H должен быть пьезометр для измерения того же давления р₀? Как изменится высота H, если р₀ увеличится на 10%?
