В бак, разделенный перегородками на три отсека, подается вода в количестве Q = 2,1 л/с. В первой перегородке бака имеется коноидальный насадок, диаметр которого равен d = 35 мм,

24 января 2025
Гидравлика

Условие:

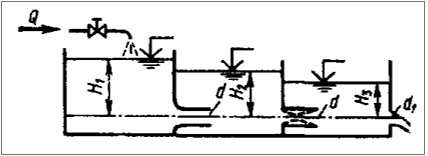

В бак, разделенный перегородками на три отсека, подается вода в количестве Q = 2,1 л/с. В первой перегородке бака имеется коноидальный насадок, диаметр которого равен d = 35 мм, а длина l = 3d; во второй перегородке бака – цилиндрический насадок с таким же диаметром d = 35 мм и длиной l = 3d. Жидкость из третьего отсека через отверстие диаметром d₁ = 20 мм поступает наружу, в атмосферу. Определить Н₁, Н₂ и Н₃ уровней жидкости.

Решение:

Расход жидкости через отверстия и насадки определяется следующей формулой:

- коэффициент расхода, для круглого отверстия с острыми кромками _{о =} 0,62; для цилиндрических насадков _ц = 0,82; Для коноидальных насадков _к = 0,98. Длина насадка должна быть не менее 2,5 - 3 диаметров (калибров) отверстия, l /... условие удовлетворяется.
