В бак, разделенный перегородкой на два отсека, подается жидкость Ж в количестве Q. Температура жидкости 20 оС. В перегородке бака имеется цилиндрический насадок, диаметр которого d.
«В бак, разделенный перегородкой на два отсека, подается жидкость Ж в количестве Q. Температура жидкости 20 оС. В перегородке бака имеется цилиндрический насадок, диаметр которого d.»
- Гидравлика
Условие:

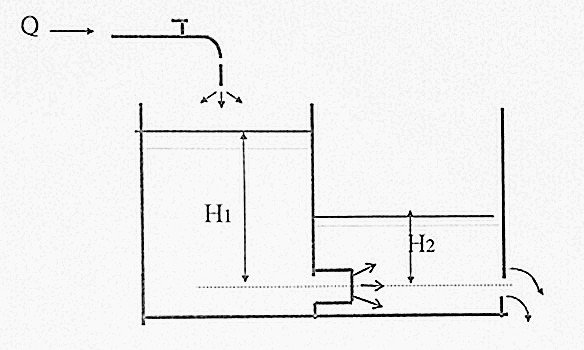

В бак, разделенный перегородкой на два отсека, подается жидкость Ж в количестве Q. Температура жидкости 20оС. В перегородке бака имеется цилиндрический насадок, диаметр которого d. Жидкость из второго отсека через отверстие диаметром d1, вытекает наружу, в атмосферу. Определить высоты H1 и H2 уровней жидкости.
Дано: Ж – дизельное топливо, Q = 2,8 л/с · 1,5 = 0,0042 м3/с,
d = 32 мм·1,5 = 0,048 м, d1 = 25 мм·1,5 = 0,0375 м,
Н1.2 = ?
Решение:
В данной задаче имеем установившееся движение жидкости и расход во всех отверстиях одинаковый.
Расход через затопленное отверстие определяют по формуле:
где Н напор над центром отверстия, Н = Н1 - Н2,
коэффициент расхода, для от...
