Условие задачи
В баке А жидкость подогревается до температуры 50 °С и самотеком по трубопроводу длиной l1 попадает в производственный цех Напор в баке А равен Н.
Каким должен быть диаметр трубопровода, чтобы обеспечивалась подача жидкости в количестве Q при манометрическом давлении в конце трубопровода не ниже рм?
Построить пьезометрическую и напорную линии.

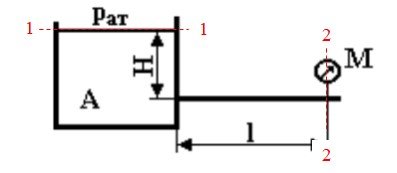

Рисунок 1 − Схема к задаче
Исходные данные:
Ответ
Составим уравнение Бернулли.
где =g - удельный вес жидкости, Н/м3;
-коэффициент Кориолиса;
g = 9,81 м/с2 ускорение свободного падения;
Z1 и Z2 высота подъема сечений 1 и 2 над плоскостью сравнения, м;
V1 и V2 скорости жидкости в сечениях 1 и 2, м/с;
hw-гидравлические потери между плоскостями 1 и 2, м.
Полагая в (1) Z1 = 0; Z2 = h ; V1 = 0; V2 = v ; Р1=pат; Р2=pат+pм получим:
