Условие задачи
В баке А жидкость подогревается до температуры Т 0С и самотеком по трубопроводу длиной l1 попадает в производственный цех. Напор в баке А равен Н, эквивалентная шероховатость труб Δэ = 0,12 мм. Каким должен быть диаметр трубопровода, чтобы обеспечивалась подача жидкости в количестве Q при манометрическом давлении рм? Построить пьезометрическую и напорную линию.
Дано:
t = 75 °C ;
Ж: керосин Т – 1 ;
Q = 3,5 л/с = 3,5۰10-3 м3/с ;
H = 6,2 м ;
L = 70 м ;
Δэ = 0,12 мм = 1,2۰10-4 м ;
PМ = 24 кПа = 24۰103 Па ;
Найти: d - ?
Ответ
Коэффициент сопротивления крана примем к = 6,4 .

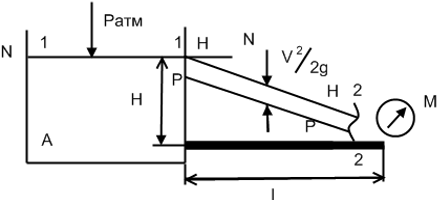

Составим схему к задаче:
Запишем уравнение Бернули для сечений 1-1 и 2-2
где P2 = Pатм + Pм; P1 = Pатм; V1 = 0;
потеря напора:
