В гидравлической системе, размеры которой приведены в таблице, определить расход протекаемой жидкости Q при температуре t ℃ при полностью открытом запорном вентиле А, если давление в емкости Рм и высота уровня жидкости Н0 заданы.
- Гидравлика
Условие:
В гидравлической системе (рисунок 1), размеры которой приведены в таблице 1, определить расход протекаемой жидкости Q при температуре t ℃ при полностью открытом запорном вентиле А (ξвен = 2,0), если давление в емкости Рм и высота уровня жидкости Н0 заданы. Материал – трубы стальные, новые. Как изменится расход жидкости Q, если вентиль А будет открыт частично (ξвен = 4,0)? Построить для первого случая (при полностью открытом вентиле) напорную и пьезометрическую линии.

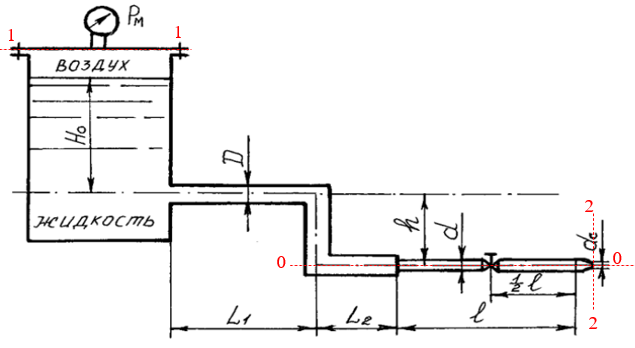

Рисунок 1 − Гидравлическая система к задаче
Таблица 1 −Исходные данные к задаче
Решение:
Составим уравнение Бернулли
где
-удельный вес жидкости, Н/м3;
- коэффициент Кориолиса;
g = 9,81 м/с2 ускорение свободного падения;
Z1 и Z2 высота подъема сечений 1 и 2 над плоскостью сравнения, м;
V...
