Условие задачи

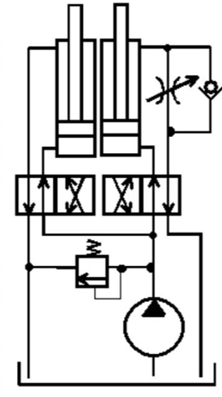

В гидроприводе поршни гидроцилиндров перемещаются вверх с одинаковой скоростью. Давление в напорной гидролинии насоса Pн, его подача Qн, диаметр поршня гидроцилиндров Dн, диаметр штока Dш, объемный КПД гидроцилиндра ηобц.
Определить скорость движения поршней и потери мощности из за слива рабочей жидкости через клапан, если расход рабочей жидкости через дроссель Qдр.
Дано:
Pн=14∙105 Па; Qн=36 л/мин; Dп=0,11 м;
dш=0,055 м; Qдр=8 л/мин ;
Ответ
Скорость поршней определяется из уравнения расхода потока, в данном случае, расхода через дроссель (т.к. дроссель включен последовательно с одним из гидроцилиндров):
