Условие задачи
В гидроприводе с объемным регулированием (рис. 1) установлен аксиально-поршневой насос со следующими параметрами:
- количество поршней z,
- диаметр поршней d,
- диаметр окружности центров цилиндров D,
- частота вращения насоса nн,
- угол наклона диска γ, который может изменяться от 0 до 30º.
Построить график изменения скорости перемещения поршня гидроцилиндра при подаче рабочей жидкости в поршневую и штоковую полости в зависимости от угла γ.
Диаметр поршня гидроцилиндра равен Dп, диаметр штока dш.
Дано:
z=7; d=0,025 м; D=0,050 м;
nн=1400 об/мин; Dп=0,140 м; dш=0,070 м.

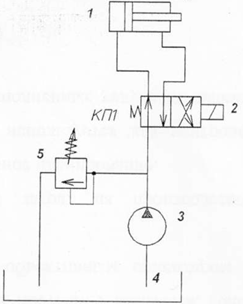

Рис. 1. Объемный однодвигательный гидропривод.
Ответ
В ходе решения делаем допущение, что объемные утечки в гидроприводе отсутствуют.
Рабочий объем аксиально-поршневого насоса:
где z - число поршней;
Подача аксиально-поршневого насоса:
