В гидроприводе с объемным регулированием (рис.1) установлен аксиально-поршневой насос со следующими параметрами: количество поршней z,диаметр поршней d, диаметр окружности центров цилиндров D, частота вращения насоса n_н, угол наклона диска γ,

В гидроприводе с объемным регулированием (рис.1) установлен аксиально-поршневой насос со следующими параметрами:

• количество поршней z,
• диаметр поршней d,
• диаметр окружности центров цилиндров D,
• частота вращения насоса n_н,
• угол наклона диска γ, который может изменяться от 0 до 30º.

Построить график изменения скорости перемещения поршня гидроцилиндра при подаче рабочей жидкости в поршневую и штоковую полости в зависимости от угла γ.

Диаметр поршня гидроцилиндра равен D_п, диаметр штока d_ш.

Дано:

z=7; d=0,032 м; D=0,070 м;

n_н=1100 об/мин; D_п=0,220 м; d_ш=0,110 м.

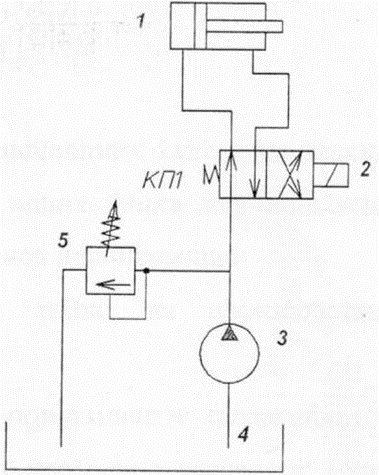

Рис.1. Объемный однодвигательный гидропривод.
