В коллекторе системы отопления, имеющем внутренний диаметр D, циркулирует вода с расходом Q и температурой t, которая растекается по трубкам, количество которых N, а внутренний диаметр d.

«В коллекторе системы отопления, имеющем внутренний диаметр D, циркулирует вода с расходом Q и температурой t, которая растекается по трубкам, количество которых N, а внутренний диаметр d.»
  • Гидравлика

Условие:

В коллекторе системы отопления, имеющем внутренний диаметр D, циркулирует вода с расходом Q и температурой t, которая растекается по трубкам, количество которых N, а внутренний диаметр d. Определить режим движения воды в коллекторе и в трубках.

Исходные данные: Вариант 0

D = 100 + 3 = 103 мм; Q = 0,1 + 3/10 = 0,4 л/с; t = 80 + 3/2 = 81,5 ℃;

 N = 1 + 3 =4 шт; d = 17 + 3 = 20 мм;

Решение:

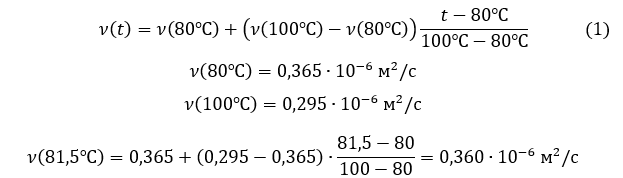

Определим кинематическую вязкость воды при t = 81,5 ℃. Так как в таблицах нет такого значения температуры, воспользуемся интерполяцией.

Определим скорость воды в коллекторе и трубках. Расчет ведем по формуле:
