В нижней части вертикальной плоской стенки открытого резервуара имеется проем прямоугольной формы шириной b = 1,5 м, закрытый криволинейной крышкой АВ в виде четверти боковой поверхности цилиндра радиуса r = 0,5 м.
- Гидравлика
Условие:
В нижней части вертикальной плоской стенки открытого резервуара имеется проем прямоугольной формы шириной b = 1,5 м, закрытый криволинейной крышкой АВ в виде четверти боковой поверхности цилиндра радиуса r = 0,5 м. Глубина воды в резервуаре h = 3,0 м. Определить величину и направление действия силы F гидростатического давления воды на крышку, а также координаты ХD и ZD центра давления D этой силы. Решить задачу аналитическим и графоаналитическим методами. Сравнить результаты расчетов.
Решение:
1. Аналитическое решение

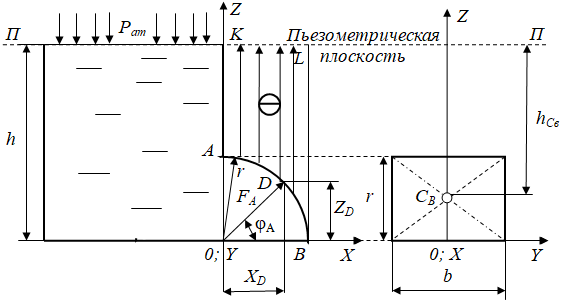

Исходя из данных задания выбираем геометрический масштаб и рисуем резервуар в масштабе на миллиметровой бумаге. При рисовании четверти боковой поверхности цилиндра используем циркуль. Справа в масштабе рисуем воображаемую проекцию криволинейной стенки на вертикальную плоскость в развертке.
Площадь воображаемой плоской стенки SВ, являющейся проекцией криволинейной поверхност...
