В объемном гидроприводе используется гидроцилиндр диаметром D = 110 мм с односторонним штоком диаметром d = 45 мм. Определить, на какое максимальное давление срабатывания необходимо
- Гидравлика
Условие:

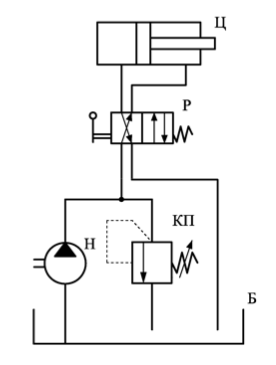

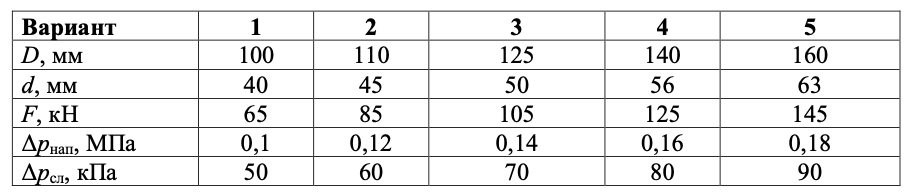

В объемном гидроприводе используется гидроцилиндр диаметром D = 110 мм с односторонним штоком диаметром d = 45 мм. Определить, на какое максимальное давление срабатывания необходимо настроить предохранительный клапан, чтобы шток гидроцилиндра развивал тянущее усилие величиной не более F = 85 кН при условии, что общий КПД гидроцилиндра η = 0,95, падение (потеря) давления в напорной гидролинии
и сливной гидролинии
Гидравлическим сопротивлением в трубопроводе, соединяющим насос и клапан, пренебречь.
Решение:
При движении цилиндра влево он развивает тянущее усилие, жидкость из насоса поступает в штоковую полость.
Усилие, развиваемое гидроцилиндром, является результатом сложения сил, действующих на поршень со стороны штоковой и поршневой полостей, а так же с учётом КПД гидроцилиндра:
Сила сопротивления, действующая на поршень со стороны поршневой полости, вызванная наличием противодавления в сливной линии...
