Условие:

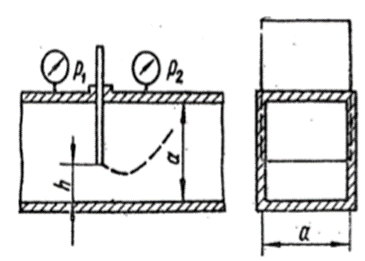

Проводятся испытания на воде модели задвижки в трубе квадратного сечения (а1 х а1 = 90 х 90 мм). При открытии задвижки на величину  h1,  показания  манометров р1 = 8,8 кПа и р2 = 2,4 кПа и расход Q1 = 8 л/с, а  сила  действия потока на задвижку R1 = 48 Н. Чему будут равны перепад давления и сила действия потока на задвижку в натуре при расходе  Q2 = 1,7 м3/с при том же относительном открытии, если размер поперечного сечения трубы в натуре а2 = 1,0 м. Считать, что испытания выполнены в зоне турбулентной автомодельности.



Решение:

Определим средние скорости потока в модели и в натуре

Для определения силы действия потока воды на задвижку приравняем числа Ньютона для модели и натуры Ne = Ne
