  4. В перегородке устроен вырез, который закрыва­ется прямоугольным щитом. Найти, на каком расстоя­нии д. быть расположена ось...

В перегородке устроен вырез, который закрыва­ется прямоугольным щитом. Найти, на каком расстоя­нии д. быть расположена ось поворота щита, что­бы он автоматически открывался. Построить эпюры давления на щит

«В перегородке устроен вырез, который закрыва­ется прямоугольным щитом. Найти, на каком расстоя­нии д. быть расположена ось поворота щита, что­бы он автоматически открывался. Построить эпюры давления на щит»
  • Гидравлика

Условие:

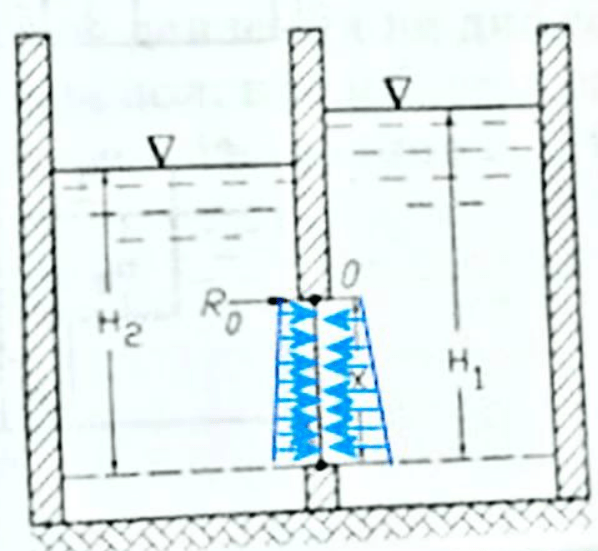

В перегородке, разделяющей резервуар на две части, устроен вырез, который закрыва­ется прямоугольным щитом. Найти, на каком расстоя­нии х должна быть расположена ось поворота щита, что­бы он автоматически открывался при уровне воды в пра­вой камере Н1 = 1,5 м, если с другой стороны щита сохраняется постоянный уровень Н2 = 0,6 м. Определить реакцию шарнира R0 при ширине щита b = 0,8 м. Построить эпюры давления на щит ОА.

Решение:

Силы избыточного гидростатического давления действующие на щит в момент открывания:

hc - глубина погружения центра тяжести смоченной поверхности щита. Для прямоугольного щита, в нашем случае:
