Условие задачи
В поршневую полость гидроцилиндра диаметром D = 100 мм через дроссель подается рабочая жидкость плотность ρ = 900 кг/м3. Определить давление жидкости перед дросселем, при котором поршень будет перемещаться со скоростью υ = 5 см/с, если усилие на штоке R = 4 кН, проходное сечение дросселя S = 8 мм2, коэффициент расхода µ = 0,66. Объемный КПД гидроцилиндра ηо = 0,98. трением в гидроцилиндре и давлением в штоковой полости пренебречь.

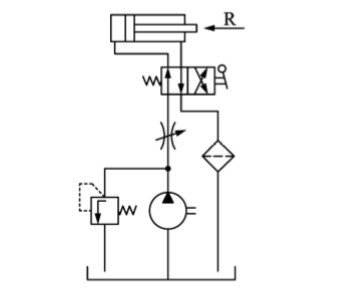

Рисунок 6.6 − Схема к задаче.
Ответ
Необходимое давление жидкости перед дросселем рдр найдем из соотношения:
pдр=pц+∆р (1)
где рц давление перед гидроцилиндром, Па;
∆р перепад давлений на дросселе, необходимый для обеспечения расхода рабочей жидкости, м3/с.
Определим давление на входе силового гидроцилиндра:
