Условие задачи

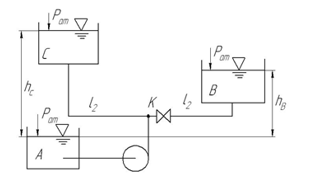

В сливной системе навозоудаления вода для смыва забирается из резервуара-накопителя А центробежным насосом и подается в одинаковом количестве Q в два помещения В и С, которые находятся на высоте hв = 4 м, hc = 9 м. Трубопровод АК имеет приведенную длину l =50 м, трубы КС и KB имеют одинаковую длину lкс = lкв= l2 = 100 м, диаметр всех труб равняется dкв=dкс=dак. Коэффициент сопротивления трения во всех трубах λ = 0,025. Суммарный коэффициент местных сопротивлений всасывающей линии ζвс = 5.
1. Определить, какое дополнительное сопротивление необходимо ввести в трубу KB путем прикрытия задвижки, чтобы обеспечить требуемое равенство расходов.
2. Подобрать центробежный насос, начертить его рабочие характеристики H = f(Q),η = f(Q).
3. Определить рабочую точку при работе насоса на сеть, подсчитать мощность на валу насоса.
4. Определить подаваемый объемный расход при параллельной работе двух одинаковых насосов на общий трубопровод с теми же данными. Начертить схему подключения насосов.
Ответ
1. Для того, чтобы расходы Q, подаваемые насосом в помещения В и С были одинаковые, должно выполняться условие:
где hКВ,КС потери напора в трубах КВ и КС соответственно; hb и hс геометрические высоты подъема соответственно в помещениях В и С, м.
Потери напора в трубопроводах запишутся:
