Условие задачи
В стальном трубопроводе длиной l , диаметром d , с толщиной стенок δ равной 6 мм, средняя по сечению скорость воды V = 1,7 м/с. Определить наименьшее время закрывания запорной арматуры tз, обеспечивающее повышение вызванного гидравлическим ударом давления в конце трубопровода не более 2,5 ат., не приводящего к разрыву трубопровода и нанесению ущерба окружающей среде. Как повысится давление в случае мгновенного перекрытия сечения трубопровода? Модуль упругости воды Eв = 2×109 Па, модуль упругости стали Eс = 2×1011 Па , плотность воды ρв = 1000 кг/м3. Определить потери напора на задвижке при движении жидкости с заданной скоростью V, если коэффициент местного сопротивления ξ будет равен 0,37.
Ответ
Дано:
d = 0,3 м; l = 1400 м; Eв = 2109 Па;
= 0,37; V = 1,7 м/с; = 6 мм; Eс = 21011 Па;
в = 1000 кг/м3; р не более 2,5 ат
Найти:
tз= ? рпр = ? hп= ?

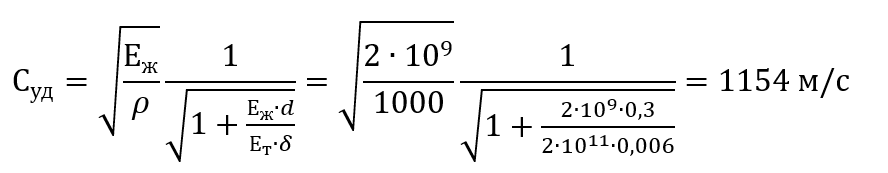

Скорость распространения ударной волны определяется по формуле:
Время фазы:
