В теле железобетонной плотины (рис.5.2) проектируется водоспуск в виде трубы длиной l = 5,0 м. Напор над водоспуском при свободном истечении равен H1 = 6,5 м.
- Гидравлика
Условие:

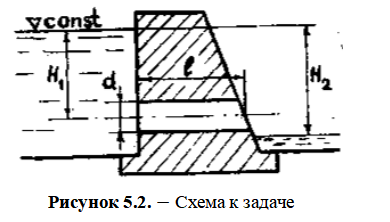

В теле железобетонной плотины (рис.5.2) проектируется водоспуск в виде трубы длиной l = 5,0 м. Напор над водоспуском при свободном истечении равен H1 = 6,5 м. Разность отметок уровней воды в верхнем и нижнем бьефах плотины H2 = 15,0 м.
Определить диаметр водоспуска, если расход Q = 12,0 м3/с. Установить, какой будет расход через водоспуск, если уровень нижнего бьефа поднимется на 10 м.
Решение:
Для определения диаметра воспользуемся формулой расхода жидкости через цилиндрический насадок.
где коэффициент расхода цилиндрического насадка.
Для определения коэффициента расхода следует выяснить, как работает водоспускная труба: как насадок, как отверстие или как короткий трубопровод. Чтобы труба работала как насадок, должны быть соблюдены одновременно два условия:
1. Длина трубы должна удовлет...
