Условие задачи
В трубопровод диаметром d1 = 25 мм вмонтирован расходомер Вентури – струйный расходомер, состоящий из плавно сужающегося участка (конфузора), соединенного цилиндрической вставкой диаметром d2 = 16 мм с постепенно расширяющимся участком (диффузором). К расходомеру подключены два пьезометра: один – перед конфузором, другой – посередине вставки. Разность показаний пьезометров составляет Δh = 0,1 м. Определить расход воды Q [л/мин], протекающей по трубопроводу, пренебрегая потерями напора из-за незначительной длины прибора и плавно изменяющихся диаметров живого сечения между точками подключения пьезометров. Принять коэффициенты Кориолиса равными 1.
Ответ

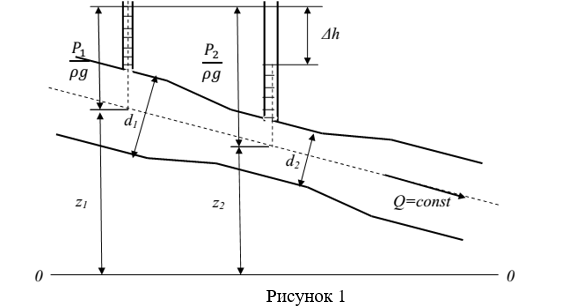

Сделаем рисунок трубопровода без соблюдения масштаба и отметим на нем произвольно выбранную плоскость сравнения 00, геометрические и пьезометрические высоты.
Применим уравнение Бернулли к потоку воды, движущемуся по двум сечениям трубопровода:
