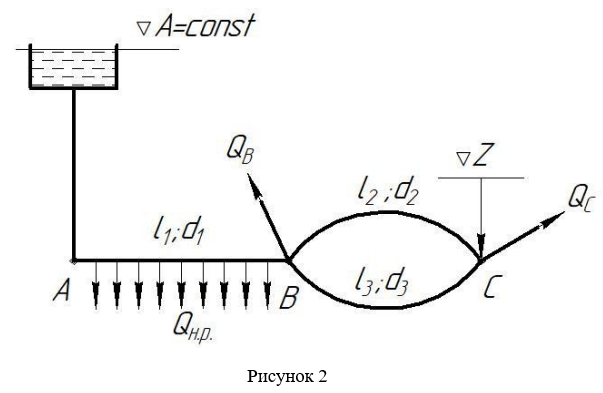

Вода из напорного резервуар, расположенного в узле А, поступает потребителям по длинному трубопроводу, состоящему из последовательно и параллельно соединѐнных труб. Расчетные схемы трубопроводов приведены на рис. 2.
- Гидравлика

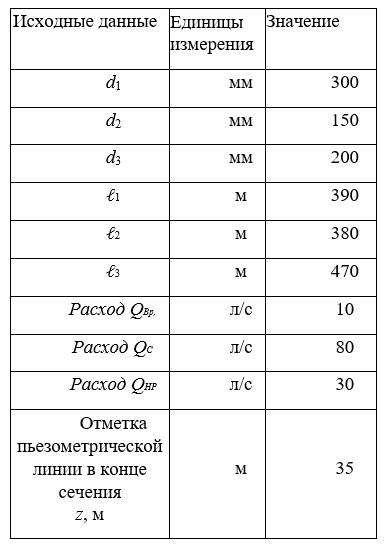

Условие:
Вода из напорного резервуар, расположенного в узле А, поступает потребителям по длинному трубопроводу, состоящему из последовательно и параллельно соединѐнных труб. Расчетные схемы трубопроводов приведены
на рис. 2. Трубы нормальные (бывшие в эксплуатации).
Требуется:
1. Определить расход на расчетных участках.
2. Определить потери напора на расчетных участках, пользуясь
таблицами для гидравлически длинных труб.
3. Определить отметку воды в напорном резервуаре.
Решение:

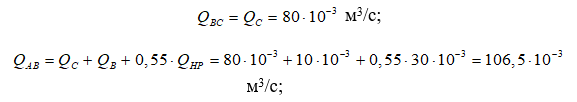

1. Устанавливаем расчетные расходы для отдельных участков сети. Расчетный расход какого-либо участка сети должен равняться сумме расходов, забираемых из сети ниже по течению от этого участка.
Примимаем местные потери в трубопроводе равными 10% от потерь по длине.
Рассмотрим участок В-С составим систему уравнений для данного участка:
Потери при параллельном соединении равны
