Условие задачи

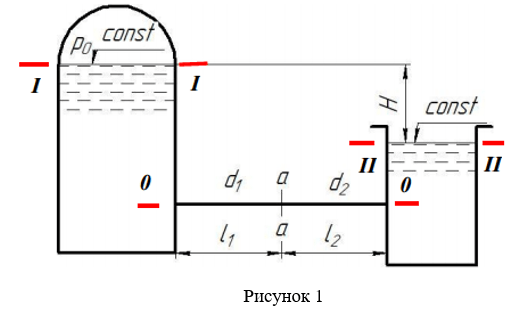

Вода из питающего резервуара по короткому горизонтальному трубопроводу, состоящему из двух труб разного диаметра, истекает под уровень воды другого резервуара (рис.1). Горизонты воды в резервуарах поддерживаются постоянными. На свободную поверхность воды в питающем резервуаре действует поверхностное давление р0=105 Па.
d1=200мм, d2=150мм, l1=10м, l2=20м, (эквивалентная шероховатость Δ= 0,65мм), температура t =17ºС; расход Q=25л/с;
1. Определить напор Н, который необходим для прохождения по короткому трубопроводу заданного расхода Q.
2. На расчетной схеме короткого трубопровода построить напорную и пьезометрическую линии на миллиметровой бумаге формата А4, соблюдая выбранные вертикальный и горизонтальный масштабы.
3. Найти коэффициент расхода системы.
4. Вычислить избыточное давление в сечении а-а, которое расположено в конце первого участка трубопровода.
Ответ
Для решения воспользуемся уравнением Д.Бернулли для потока реальной жидкости. Уравнение составляется для двух сечений: за сечение I-I принимается сечение свободной поверхности левого резервуара, за сечение II-II сечение свободной поверхности правого резервуара. За плоскость сравнения 0-0 принимаем плоскость, проходящую через ось трубопровода.
Пологая, что режим течения турбулентный, т. е. Учитыва...
