Условие задачи

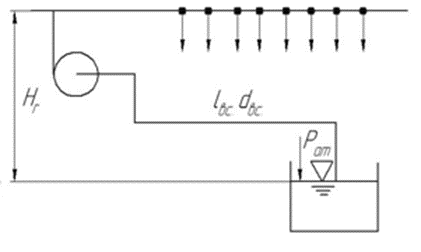

Вода, из водохранилища подается центробежным насосом в оросительную систему. Высота подъема воды - Нг, подача - Q. Трубопроводы всасывания и нагнетания имеют диаметры dвс = dн, длины соответственно lвс, lн. Трубы стальные. Температура воды - t° С.
Требуется:
1. Произвести выбор центробежного насоса. Построить рабочие характеристики насоса Н =f(Q), η =f(Q).
2. Построить характеристику трубопровода Нтр =f(Q). Определить рабочую точку при работе насоса на сеть.
3. Определить мощность на валу насоса для объемного расхода Q и напора Н соответствующих рабочей точке. КПД насоса для расчета определить по характеристике η =f(Q).
4. Определить, как изменится подаваемый объемный расход при параллельной работе двух одинаковых насосов на общий трубопровод с теми же данными. Начертить схему подключения насосов.
Дано:
Q = 40 л/с = 0,04 м3/с, Hг = 15 м, lвс = 150 м, dвс = 150 мм = 0,15 м, lн = 240 м, dн=150 мм = 0,15 м, t° = 18 °С
Ответ
1. Потребный напор насоса для заданного трубопровода будет равен:
где Нг геометрическая высота нагнетания воды;
hs потери напора в трубопроводах (местные и по длине): hs = hв+ hн;
hв потери на линии всасывания, м,
hн потери на линии нагнетания, м.
