Вода, находящаяся под избыточным давлением сто сорок кПа, из емкости A перетекает в приемную емкость B. Определить расход Q в трубе, если, высота тир целых три десятых м, коэффициент сопротивления крана семь, радиусы плавных изгибов трубы
- Гидравлика
Условие:

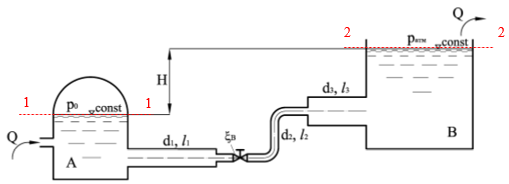

Вода, находящаяся под избыточным давлением p0 = 140 кПа, из емкости A перетекает в приемную емкость B. Определить расход Q в трубе, если, высота Н = 3,3 м, коэффициент сопротивления крана ξ = 7, радиусы плавных изгибов трубы 120 мм, диаметры трубопровода d1 = 95 мм, d2 = 60 мм, d3 = 120 мм, длины соответствующих участков l1 = 4 м, l2 = 6 м и l3 = 2,5 м. Коэффициент гидравлического трения для всех участков трубы принять равным λ = 0,028
Решение:
Дано:
р0 = 140 кПа;
Н = 3,3 м;
d1 = 95 мм,
d2 = 60 мм,
d3 = 120 мм
Найти:
Q - ?
Составим уравнение Бернулли.
(1)
где - удельный вес жидкости, Н/м3;
- коэффициент Кориолиса;
g = 9,81 м/с2 ускорение свободного падения;
Z1 и Z2 высота подъема сечений 1 и 2 над плоскостью сравнения, м;
V1 и V2 скорости жидкости в сечениях 1 и 2, м/с;
hw - гидравлические потери между плоскостями 1 и 2, м.
Про...
