Вода перетекает из верхне¬го резервуара в нижний по расширяющейся трубе — диффузору, имеющему малый угол конусности и плавно закруглен¬ный вход (Рис. 35). Пренебрегая потерей напора на входе в

«Вода перетекает из верхне¬го резервуара в нижний по расширяющейся трубе — диффузору, имеющему малый угол конусности и плавно закруглен¬ный вход (Рис. 35). Пренебрегая потерей напора на входе в»
  • Гидравлика

Условие:

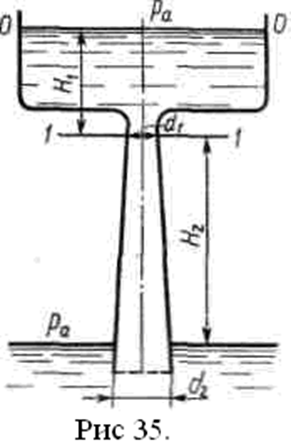

    Вода перетекает из верхне­го резервуара в нижний по расширяющейся трубе — диффу­зору, имеющему малый угол конусности и плавно закруглен­ный вход (Рис. 35). Пренебрегая потерей напора на входе в диффузор, определить, при каком уровне воды Н1 в верхнем резервуаре абсолютное давление в узком сечении 1—1 диффузора сдела­ется равным нулю. Коэффициент сопротивления диффузора  εдиф = 0,2. Размеры: d1; d2; уровень Н2. Учесть потерю на внезапное расширение при вы­ходе из диффузора. Атмосферное давление 750 мм рт. ст.

Дано:

d1 = 85 мм = 0,085 м,

d2 = 125 = 0,125 м,

Н2 = 2,4 м, ратм = 750 мм.рт.ст.= 96810 Па [2].

Найти:

Н1 = ?

Решение:

Запишем уравнение Бернулли для сечений 0-0 и 2-2 относительно плоскости сравнения а-а, совпадающей с сечением 2-2.

Уравнение в общем виде:

z- высота центра тяжести сечения над плоскостью сравнения 0-0, м;

p/ - пьезометрическая высота, м;

v2/2g - скоростная высота или скоростной напор, м;

hпот- потерянная высота или потери напора при перемещении жидкости от сечения 1-1 до сечения 2-2, м.

Для сечени...
