Вода перетекает из верхнего резервуара в нижний по расширяющейся трубе — диффузору, имеющему малый угол конусности и плавно закругленный вход. Пренебрегая потерей напора на входе в диффузор, определить, при каком уровне воды Н1 в верхнем резервуаре

Дата добавления: 18.06.2024

Условие задачи

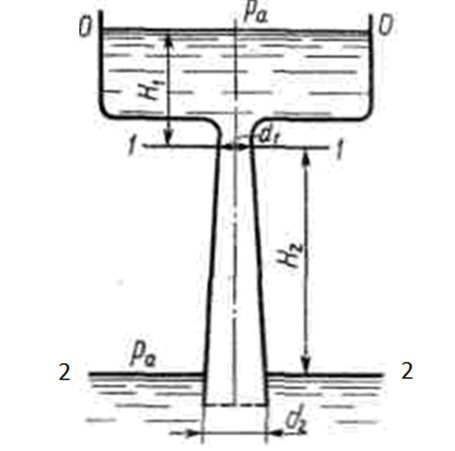

         Вода перетекает из верхне­го резервуара в нижний по расширяющейся трубе — диффу­зору, имеющему малый угол конусности и плавно закруглен­ный вход. Пренебрегая потерей напора на входе в диффузор, определить, при каком уровне воды Н1 в верхнем резервуаре абсолютное давление в узком сечении 1—1 диффузора сдела­ется равным нулю. Коэффициент сопротивления диффузора Zдиф = 0,2. Размеры: d1; d2; уровень Н2. Учесть потерю на внезапное расширение при вы­ходе из диффузора. Атмосферное давление 750 мм рт. ст.

Исходные данные: d1 = 90 мм; d2 = 150 мм; Н2 = 1,6 м.

Ответ

Составим уравнение Бернулли для сечений 11 и 22. Сечение 11 совпадает с узким сечением диффузора, сечение 22 совпадает с поверхностью жидкости в нижнем резервуаре. За плоскость сравнения примем уровень жидкости в нижнем резервуаре:

z1 = Н2; z2 = 0; p1 = 0; р2 = ратм = 750 мм рт. ст = 100 кПа; V2 = 0;

h12 потери напора на участке 1 2;

плотность воды примем r = 1000кг/м3.

Подставим значени...
