Условие задачи

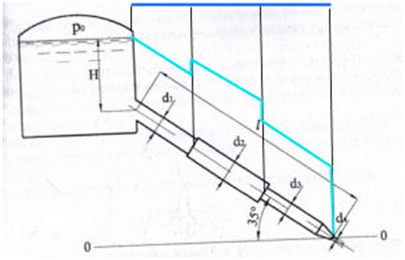

Вода по трубе переменного сечения, оканчивающейся коническим патрубком и расположенной под углом α = 35° к горизонту, вытекает из закрытого сосуда, находящегося под избыточным давлением р0 = 3 кПа.
Определите расход воды и постройте пьезометрическую линию, пренебрегая потерями, если Н = 10 м.
Диаметры труб: d1 = 100 мм; d2 = 125 мм; d3 = 75 мм; d4 = 50 мм. Общая длина трубы l = 20 м.
Ответ
Высота трубы:
Нтр = l Sin = 20 Sin 35о = 11,47 м
Составим уравнение Бернулли для выхода из трубы в избыточной шкале:
