Условие задачи

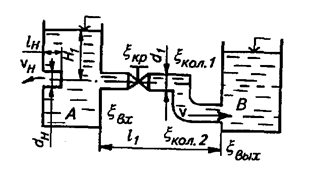

Вода при температуре t = 20°C из резервуара А подается в резервуар В со скоростью v = 0,5 м/с по стальному трубопроводу диаметром d1 и длиной l1. Уровень воды в баке А поддерживается постоянным Н1. Коэффициенты сопротивления: входа в трубу ζвх; крана ζкр; колена без закругления ζкол 1 колена с закруглением ζкол 2. На глубине Н1 к резервуару подсоединен внутренний цилиндрический насадок (насадок Борда) диаметром dн и длиной lн = 5dн при коэффициенте скорости для насадка φн.
Определить:
1. Время заполнения водой резервуара В объемом WB= 1,15 м3 и потери напора в трубопроводе.
2. Скорость истечения воды из насадка νн.
Дано: l1 = 16 м, d1 = 1∙10-2 м,
dн = 1∙10-2 м, Н1= 7 м,
φн = 0,71, ζ1к = 0,25, ζ2к = 0,14,
ζкр = 1,5, ζвх = 0,5, WB= 1,15 м3
dc = 0,5 d1 = 0,5∙10-2 м, ν = 0,5 м/с
t= ? h = ? υн = ?
Ответ
Объемный расход для короткого трубопровода определяется по формуле:
или
где с коэффициент расхода системы;
Н в данном случае перепад уровней в резервуарах, м.
