Условие:

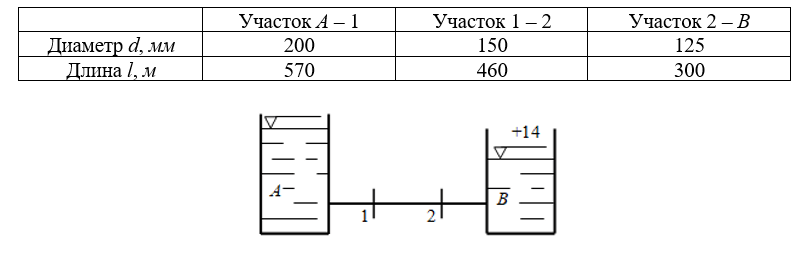

Вода с расходом Q = 18,3 л/с поступает из резервуара А в резервуар В по трубопроводу, составленному из трех последовательно соединенных участков стальных труб, бывших в употреблении, с заданными размерами. Определить отметку горизонта воды в резервуаре А (НА) и пьезометрические напоры в узлах 1 и 2.
Местными сопротивлениями пренебречь. Проверка области сопротивления обязательна.
Решение:
Для простого (неразветвлённого) трубопровода выполняется закон сплошности среды: Q1 = Q2 = Q3 ... = Qn = const (1, 2, 3 - номера сечений).
Определим режимы течения на участках трубопровода для температуры воды 20 оС с v = 110-6 м2/с.
Во всех сечениях развитый турбулентный поток Re 4000.
Для определения потерь напора по длине участков при развитом турбулентном течении воспользуемся формулой ...
