Условие задачи

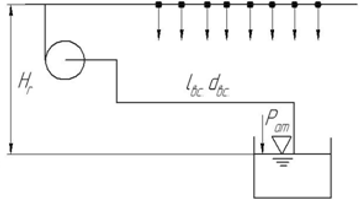

Вода температурой t°C из водохранилища в оросительную систему подается на высоту Нг по стальному трубопроводу центробежным насосом с объемным расходом Q. Всасывающий и нагнетательный трубопроводы имеют соответственно: длины lвс, lн и диаметры dвс, dн. Местными потерями в нагнетательном трубопроводе пренебречь, во всасывающем трубопроводе местные потери напора принять равными 100% от потерь по длине.
1. Произвести выбор центробежного насоса. Построить рабочие характеристики насоса H = f(Q),η = f(Q).
2. Построить характеристику трубопровода Hтр = f(Q). Определить рабочую точку при работе насоса на сеть.
3. Определить мощность на валу насоса для рабочей точки. К. п. д. насоса для расчета определить по характеристике η = f(Q).
4. Как изменится подаваемый объемный расход при параллельной работе двух одинаковых насосов на общий трубопровод с теми же данными? Начертить схему подключения насосов.
Дано: Q= 4∙10-2 м3/с, Нг = 15 м,
lвс= 150 м, lн = 240 м, dв = 0,2 м,
dн = 0,15 м, t = 18ºС
Ответ
1. Потребный напор насоса для заданного трубопровода будет равен:
где Нг геометрическая высота нагнетания воды;
hs потери напора в трубопроводах (местные и по длине): hs = hв+ hн;
hв потери на линии всасывания, м, hн потери на линии нагнетания, м.
