Задается схема тупикового трубопровода с указанием длин участков, геодезические отметки точек, расчетные расходы воды. Определяются диаметры труб на участках, пьезометрические отметки точек и свободные напоры, а также расчетный напор и расход насосной станции. Вычерчивается профиль сети по магистральному направлению с построением графиков пьезометрического напора. Исходные данные и схема сети приводятся ниже.

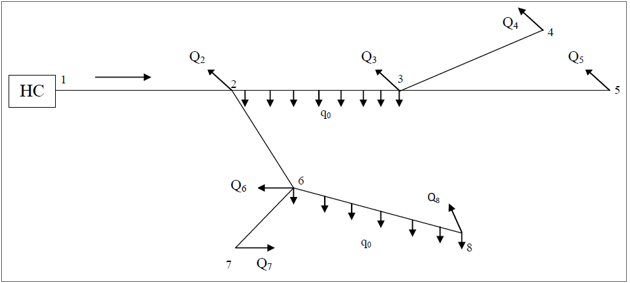

Схема сети

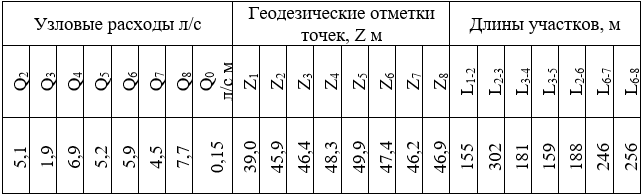

Исходные данные:
Свободный напор – Нсв = 12 м
Материал труб – Ч
Выбор и расчет главной (основной) магистрали.
Направления магистрали к точкам 4 и 5 более длинные, чем к точкам 7 и 8, так же отметки точек 4 и 5 выше, чем в точках 7 и 8. Расходы в точках 4 и 5 в сумме примерно равны расходам в точках 7 и 8.
Принимаем в качестве магистрали линию 1234. В точке 4 расход больше, чем в точке 5, большим является и расстояние до точки 4, но отметка земли в точке 5 выше, чем в точке 4. В связи с этим следует сравнить между собой напоры в узловой точке 3, необходимые для подачи воды в точки 4 и 5.
Примем в первом приближении предельную скорость на участках 3 4 и 3 5 V...
