Условие задачи
Построить кривую свободной поверхности потока на быстротоке, имеющего трапецеидальное поперечное сечение. Заданы: расход воды Q; ширина быстротока по дну b, коэффициент откоса т, уклон дна i, коэффициент шероховатости стенок быстротока п. коэффициент Кориолиса принять равным α = 1,1. На входе быстротока глубина равна критической. Построение кривой свободной поверхности произвести способом Чарномского.

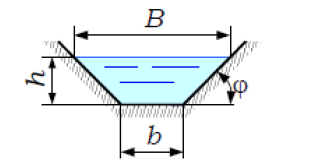

Рис. 1. Заданный профиль канала
Исходные данные:
Ответ
Нормальную глубину канала определим графоаналитическим методом.
Задаемся значением глубины канала h.
Определяем площадь живого сечения:
где b ширина дна канала, м;
m коэффициент откоса стенки.
Находим смоченный периметр:
Определяем гидравлический радиус, который равен отношению площади живого сечения к смоченному периметру:Вычисляем коэффициент Шези:
