Условие:

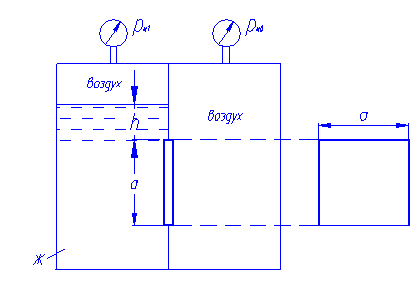

Замкнутый резервуар разделен на две части плоской перегородкой, имеющей квадратное отверстие со стороной а, закрытое крышкой. Давление над жидкостью Ж в левой части резервуара определяется показаниями манометра рм, давление воздуха в правой части – показаниями мановакуумметра рв. Определить величину и точку приложения результирующей силы давления на крышку.
Дано: Ж – вода; рм1 = 0,08 МПа; рвак2 = 0,01 МПа; а = 200 мм; h = 500 мм.
Решение:

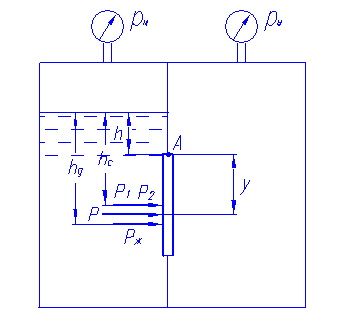

На крышку действуют силы давления газа Р1 и Р2 и сила гидростатического давления жидкости Рж.
В расчет берем только избыточное давление, поскольку силы атмосферного давления слева и справа уравновешиваются.
Силы избыточного давления газа определяем по формуле:
