Условие:

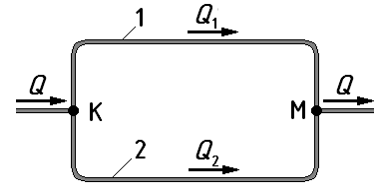

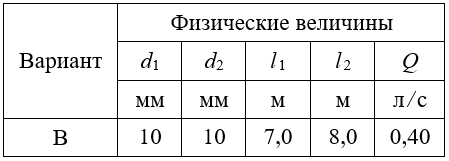

Жидкость (масло) движется с расходом Q по трубе, которая в точке К разветвляется на два трубопровода 1 и 2, а затем в точке М эти трубопроводы соединяются вновь. Определить расходы Q1 и Q2 в трубопроводах 1 и 2, а также перепад давлений между точками К и М – ΔрК-М. Длины l1, l2, и диаметры d1, d2 трубопроводов заданы. При решении местными потерями пренебречь. Принять плотность ρ = 900 кг/м3, вязкость ν = 0,5 см2/с, режим течения ламинарным. (Величины Q, l1, l2, d1 и d2 взять из таблицы).
Решение:
Q = Q1 + Q2.
Потери напора в параллельно включенных трубопроводах 1 и 2 (∆p1 и ∆p2) одинаковы.
Таким образом, система уравнений для параллельного соединения трубопроводов, имеет вид:
