Жидкость плотностью ρ перетекает из левого отсека бака в правый через отверстие в перегородке диаметром d. Над жидкостью находится газ. Показание ртутного манометра равно hрт, а

«Жидкость плотностью ρ перетекает из левого отсека бака в правый через отверстие в перегородке диаметром d. Над жидкостью находится газ. Показание ртутного манометра равно hрт, а»
  • Гидравлика

Условие:

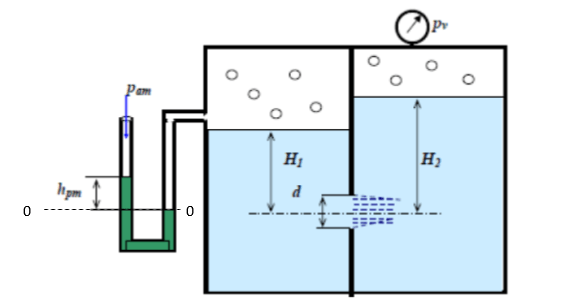

Жидкость плотностью ρ перетекает из левого отсека бака в правый через отверстие в перегородке диаметром d. Над жидкостью находится газ. Показание ртутного манометра равно hрт, а показание пружинного вакуумметра равно рv. Расстояния от поверхности жидкости в отсеках до центра тяжести отверстия равны H1 и H2.

Определить рv.

Решение:

1. Определим абсолютное давление газа р0 над поверхностью жидкости в левом отсеке. Для этого составим уравнение равновесия ртути в манометре относительно поверхности равного давления 0-0. На уровне 0-0 в левом колене абсолютное давление

р0-0 = рат + ртghрт,

а в правом колене

р0-0 = р0.

Приравняв правые части этих выражений, найдем

р0 = рат + ртghрт

2. Определим абсолютное давление на входе в отверстие в левом отсеке на глубине Н1:

рвх = р0 + gH1 = рат + ртghрт + gH1,

и абсолютное давление на выходе из отверстия в правом отсеке

рвых = рат рv + gH2.

3. Расход через...
