От бака, в котором с помощью насоса поддерживается постоянное давление жидкости, отходит трубопровод диаметром семьдесят миллиметров. Между баком и краном К на трубопроводе установлен манометр. При закрытом положении крана семьдесят две сотых МПа.
- Гидравлика
Условие:

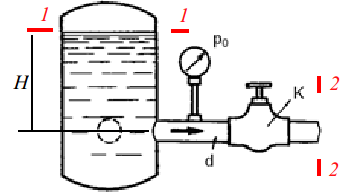

От бака, в котором с помощью насоса поддерживается постоянное давление жидкости, отходит трубопровод диаметром d=70мм. Между баком и краном К на трубопроводе установлен манометр. При закрытом положении крана р0=0,72МПа. Найти связь между расходом жидкости в трубопроводе Q и показанием манометра p при разных открытиях крана, приняв коэффициент сопротивления входного участка трубопровода (от бака до манометра) равным
= 0,5. Плотность жидкости керосин кг/м3.
Подсчитать расход жидкости при полном открытии крана, когда показание манометра равно рm=0,5МПа.
Решение:
Определим высоту уровня жидкости в баке бака при закрытом кране:
Применим уравнение Бернулли для свободной поверхности бака 1 и выхода из трубопровода. Плоскость сравнения проведем через ось трубопрово...
