Условие задачи

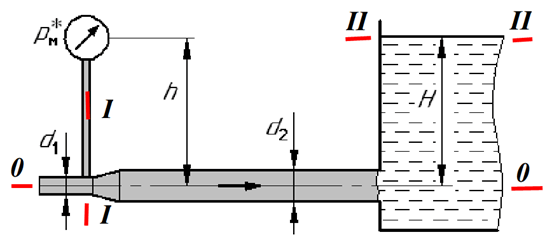

Жидкость (вода) поступает в бак сначала по трубе диаметром d1, а затем через плавное расширение (диффузор) по трубе диаметром d2 и длиной l. Определить показание манометра рм*, если заданы расход жидкости Q, коэффициент сопротивления диффузора ζдиф = 0,2 (отнесен к скорости жидкости в трубе диаметром d1), а также высоты h и Н. При решении учесть потери при выходе из трубы в бак (внезапное расширение) и на трение по длине трубы λ = 0,035. Режим течения считать турбулентным. (Величины Q, Н, h, l, d1 и d2 взять из таблицы 2).
Ответ
Для решения воспользуемся уравнением Д.Бернулли для потока реальной жидкости. Уравнение составляется для двух сечений: за сечение II принимается сечение установки манометра, за сечение IIII сечение свободной поверхности в резервуаре. За плоскость сравнения принимаем горизонтальную плоскость 0-0, проходящую через ось трубопровода.
