Жидкость Ж подается в открытый верхний бак по вертикальной трубе длиной эл и диаметром дэ за счет давления воздуха в нижнем замкнутом резервуаре. Определить давление пэ воздуха, при котором расход будет равен кью.

30 июля 2024
Гидравлика

Условие:

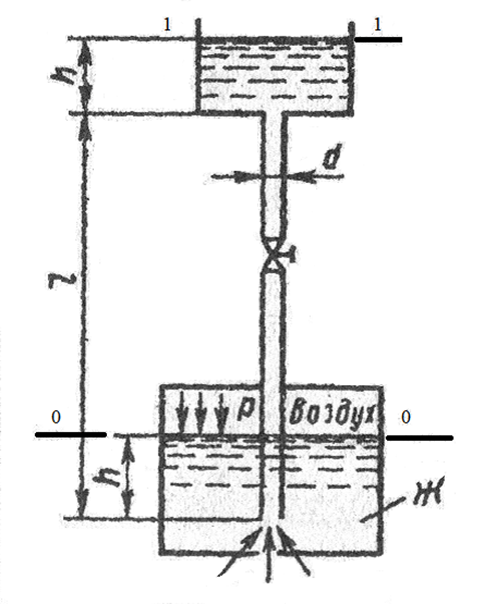

Жидкость Ж подается в открытый верхний бак по вертикальной трубе длиной l и диаметром d за счет давления воздуха в нижнем замкнутом резервуаре.

Определить давление р воздуха, при котором расход будет равен Q. Принять коэффициенты сопротивления: вентиля ζ_в = 8,0; входа в трубу ζ_Вх = 0,5; выхода в бак ζ_вых= 1. Эквивалентная шероховатость стенок трубы kэ = 0,2 мм.

Ж – масло трансформаторное; l = 8 м; Q = 8 л/с; d = 70 мм.

Решение:

Составим уравнение Бернулли для сечений 00 и 1 1. Сечение 00 совпадает со свободной поверхностью жидкости в нижнем закрытом резервуаре, сечение 11 совпадает с поверхностью жидкости в верхнем открытом резервуаре. За плоскость сравнения примем уровень жидкости в нижнем резервуаре:
