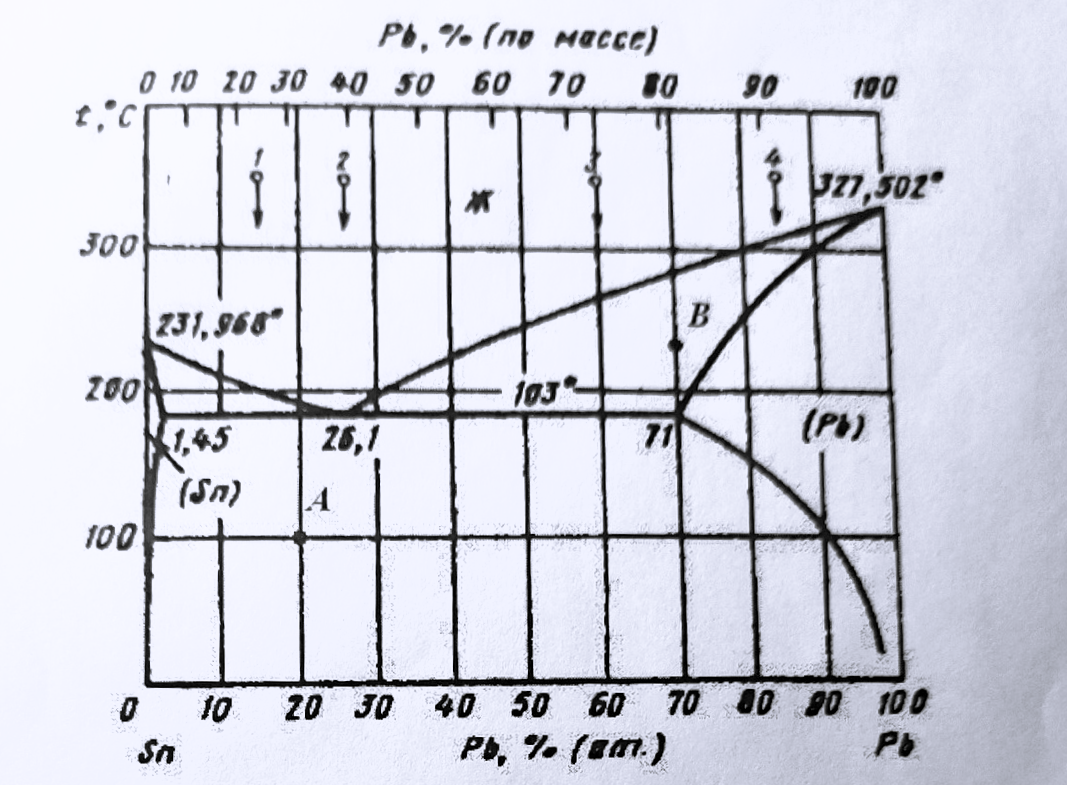

По диаграмме состояния проанализируйте фазовое состояние системы Pb-Sn. Определите области существования различных фаз и рассчитайте число степеней свободы, им соответствующее, укажите инвариантные точки (если они есть), выделите линии ликвидуса и солидуса. Постройте кривые охлаждения для составов 1-4. Определите количество и соотношение фаз (мас. %) в фигуративных точках A и B.
Система Pb-Sn двухкомпонентная система с неограниченной растворимостью компонентов в жидком состоянии, в твердом состоянии компоненты ограниченно растворимы друг в друге, образуют 2 твердых раствора. Химических соединений компоненты не образуют.

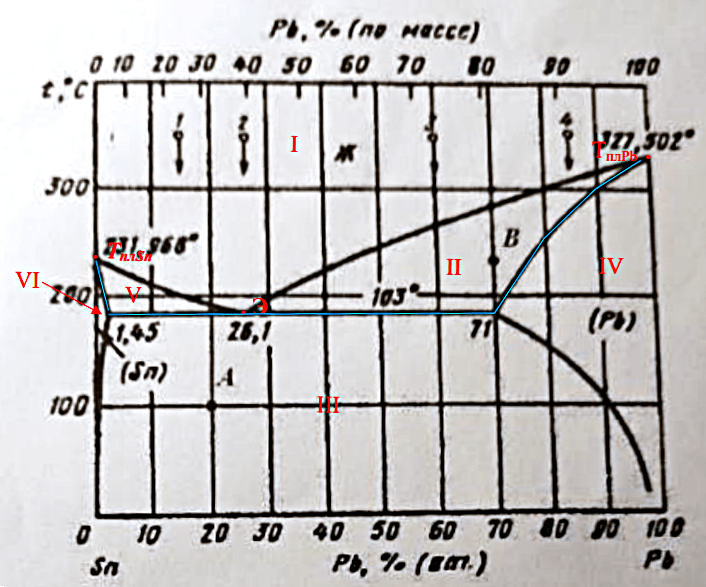

Обозначим области и характерные точки на диаграмме:
Число степеней свободы по правилу Гиббса: C = К Ф +1
Области:
I расплав, 1 фаза, 2 компонента. С = К Ф...
